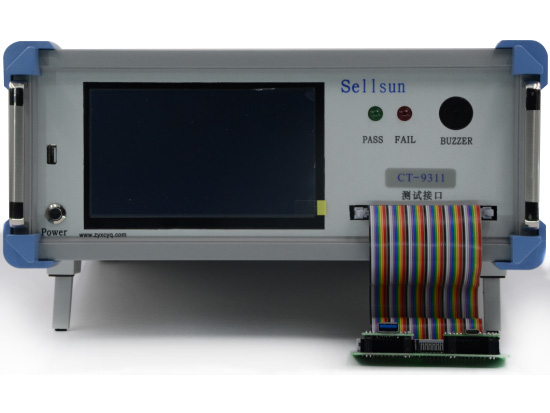

9311type c測試機
適用于Type-C連接線全功能測試
可測所有元器件
可測電壓電流壓降
可檢測ic芯片燒錄信息
可對所有內部點位掃描，并搖擺測試
可識別威盛、三星、賽普拉斯、睿思等系列芯片Emak 信息
（可按客戶要求測試更多品牌以及更多IC型號)
測試內容
Type-C 3.1數據線測試
測試項目 | 最大值 | 最小值 | 單位 | 備注 | |
短路測試 | 5200 | 300 | mv | 檢測VBUS和GND之間是否短路，若短路將停止測試并報錯 | |
A8(SBU1) | 3050 | 2850 | mv | Type-C上數據線，檢測有無反接短路等現象 | |
B8(SBU2) | 3050 | 2850 | mv | Type-C上數據線，檢測有無反接短路等現象 | |
A8(SBU1)相位 | 65 | 40 | ° | Type-C上數據線，檢測HEO傳輸 | |
B8(SBU2)相位 | 140 | 115 | ° | Type-C上數據線，檢測VEO傳輸 | |
A2(TX1+)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
A3(TX1-)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
A2(TX1+)相位 | 140 | 115 | ° | Type-C上信號線，檢測VEO傳輸 | |
A3(TX1-)相位 | 65 | 40 | ° | Type-C上信號線，檢測HEO傳輸 | |
A6(D1+)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
A7(D1-)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
A6(D1+)相位 | 140 | 115 | ° | Type-C上信號線，檢測VEO傳輸 | |
A7(D1-)相位 | 65 | 40 | ° | Type-C上信號線，檢測HEO傳輸 | |
A11(RX2+)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
A10(RX2-)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
A11(RX2+)相位 | 140 | 115 | ° | Type-C上信號線，檢測VEO傳輸 | |
A10(RX2-)相位 | 65 | 40 | ° | Type-C上信號線，檢測HEO傳輸 | |
B11(RX1+)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
B10(RX1-)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
B11(RX1+)相位 | 140 | 115 | ° | Type-C上信號線，檢測VEO傳輸 | |
B10(RX1-)相位 | 65 | 40 | ° | Type-C上信號線，檢測HEO傳輸 | |
B2(TX2+)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
B2(TX2-)幅值 | 3050 | 2850 | mv | Type-C上信號線，檢測有無反接短路等現象 | |
B2(TX2+)相位 | 140 | 115 | ° | Type-C上信號線，檢測VEO傳輸 | |
B3(TX2-)相位 | 65 | 40 | ° | Type-C上信號線，檢測HEO傳輸 | |
A5(CC1) | 1 | 1 | CC1檢測 | ||
A5(CC2) | 0 | 0 | CC2檢測 | ||
引腳掃描 | 52 | 52 | 檢測引腳相互之間有無短路現象 | ||
IC信息讀取_右 | 1 | 1 | 檢測讀取到的信息與預設信息是否一致 | ||
IC信息讀取_左 | 1 | 1 | 檢測讀取到的信息與預設信息是否一致 | ||
電容測試 | 26 | 8 | nf | 檢測電源與地之間的電容大小 | |
外殼_右 | 200 | 0 | mv | 檢測產品外殼是否與地線連接在一起 | |
外殼_左 | 200 | 0 | mA | 檢測產品外殼是否與地線連接在一起 | |
VBUS電壓 | 5350 | 4900 | mv | 檢測產品電源輸入電壓 | |
VBUS壓降 | 500 | 0 | mv | 檢測產品輸入端電源電壓與輸出端電源電壓之差 | |
GND壓降 | 300 | 0 | mv | 檢測產品輸入端地線電壓與輸出端地線電壓之差 | |
VBUS電流 | 4900 | 5100 | mA | 檢測輸入產品的電流 | |
Type_C右電源 | 0 | 0 | 檢測未連接到此項目的電源線數目 | ||
Type_C右地線 | 0 | 0 | 檢測未連接到此項目的電源線數目 | ||
Type_C左電源 | 0 | 0 | 檢測未連接到此項目的電源線數目 | ||
Type_C左地線 | 0 | 0 | 檢測未連接到此項目的電源線數目 | ||
搖擺 | 0 | 0 | 檢測產品是否存在瞬斷情況 | ||
Message Read測試：
| 測試項目 | 最大值 | 最小值 | 單位 | 備注 | |
VDM Head | 0x00000000 | 0x00000000 | VDM Head信息 | ||
ID VDO | 0x00000000 | 0x00000000 | ID VDO信息 | ||
Cert VDO | 0x00000000 | 0x00000000 | Cert VDO信息 | ||
Product VDO | 0x00000000 | 0x00000000 | Cert VDO信息 | ||
Cable VDO | 0x00000000 | 0x00000000 | Cable VDO信息 | ||
Boot Base | 0x00000000 | 0x00000000 | Boot Base信息 | ||
Boot app | 0x00000000 | 0x00000000 | Boot app信息 | ||
Fail base | 0x00000000 | 0x00000000 | Fail base信息 | ||
Fail app | 0x00000000 | 0x00000000 | Fail app 信息 | ||
Main base | 0x00000000 | 0x00000000 | Main base 信息 | ||
Main app | 0x00000000 | 0x00000000 | Main app 信息 | ||
連接線全功能測試儀，連接線全功能測試設備，連接線全功能測試機器優選致遠測試設備。
