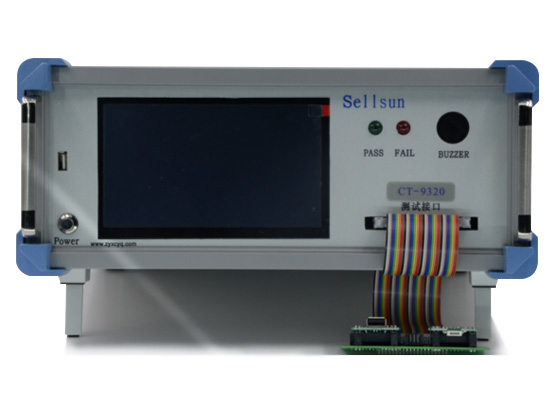

CT-9320蘋果線測試機

適用于原裝蘋果數據線全電氣功能檢測

可接入電腦聯機系統，自動上傳測試數據并保存到電腦

可對產品整個生產過程實時追蹤，便于確認產品身份以及不良品分析

性能與技術指標

1)測試項目參考標準均參照MFi協會規范；

2)支持Lightning C48 數據線的斷短路測試；

3)支持產品BJT、OVP、Hi5CC、短路保護等功能測試；

4)支持產品D+、D-漏電流檢測；

5)紅黑線線阻測試及開啟大電流后產品的實際壓降測試；

6)擁有完善的電流、電壓調試界面，方便調試測試界面；

7)支持Lightning芯片功能檢測，IC的ID、IMSN、ASN等信息檢測；

8)支持Lightning頭單獨測試；

9)智能提示Lightning測試失敗產品失敗原因，便于維修；

【功能特點】

※ 采用 32 位ARM 高速處理器設計。蘋果數據線專用測試儀機器設備

※ 支持 iPhoneX、iPhone8、iPhone7、iPhone6、iPhone5、iPad4、iPad mini、iPod nano6 數據線、充電線測試。

※ 支持 iOS6-iOS12 操作系統,支持 MFI 認證原裝數據線E75、C48、C89和C91、C94 快充線。

※ 雙面測試，插一次即可全部測完，提高效率。

※ 負載電流可以設定 0-3A，可以設為 2.4A 實測 iPad 數據線，充分保證線材指標。

※ 準確測出D+、D-電阻，可以檢測出D+、D-內置的匹配電阻大小并作出判斷。

※ 可測出 D+、D-漏電阻，并根據設定范圍判定結果，漏電阻過小會影響數據通信和充電速度。

※ 可以測出 MOS 管是否正常開通關閉，有無輸出短保護功能。

※ 由于 iOS9 和 iOS10 認證流程有區別，本儀器可以設定 iOS9 或 iOS10 后流程進行測試。

※ 由于 USB 座使用率很高，容易損壞，所以 USB 座采用分體設計，方便更換。

※ 支持Type-C 轉 Lightning 數據線的測試。

※ 可測試出具體故障點，以便技術人員對線進行檢修。

※ 各種保護措施避免儀器使用過程中受到損壞，防靜電保護，防短路保護，直接短路 USB 電源也不會損壞。

※ 插入被測產品自動開始測試。

※ 測試速度快，效率高。

※ 良品、不良品計數。

※ 彩色顯示屏。

※ 同時有聲音測試結果。

※ 設置的測試文件可掉電保存。

※ 通過 PC 軟件對蘋果協議數據抓取。

※ 支持中文、繁體、英文。

【蘋果頭方案原理說明】

原裝蘋果頭協議芯片有兩種，NXP 公司的 A0005， TI 公司的 BQ2025，配的 MOS 管為 NXP 公司的 NX20P3， NX20P3 內阻小，有過壓、輸出短路保護，一般 MOS 管是做不到的，所以在 iPhone8 上市前市面上 E75、C48 原裝方案有 2 種硬件，第一種是 A0005+NX20P3，第二種是 BQ2025+NX20P3，iPhone8 數據線使用新 IC A0006， 封裝不同，性能和原來 E75、C48 一樣。

蘋果線測試儀，蘋果線測試設備，蘋果線測試機器定購優選致遠測試設備。蘋果數據線專用測試儀機器設備

【檢測項目】

注：本儀器不可完全替代真機測試，為了提高測試效率，我們認為同一批材料的充電器/數據線特性是一致的，建議采用本儀器做基礎測試，再用真機抽檢。
