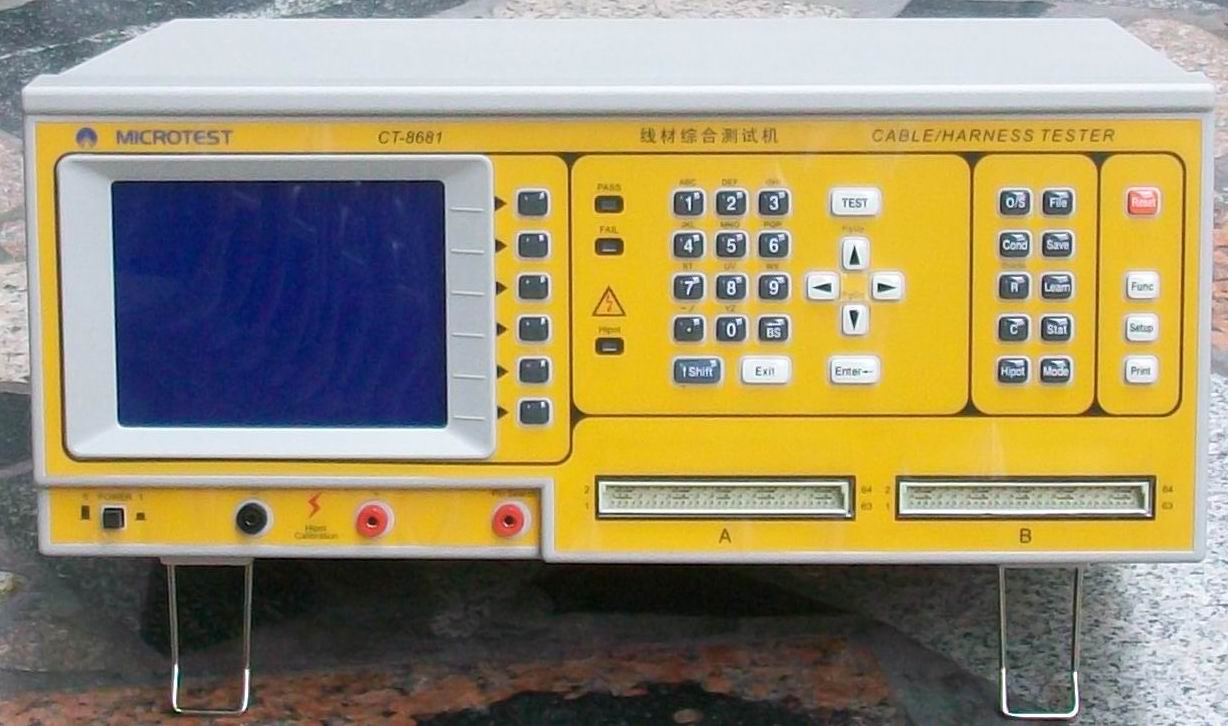

線材測試機操作步驟－－雙頭線或連接器

 1. 新建測試檔案。{具體操作是：按檔案鍵（File），新建檔案，檔案名隨意輸入}

2. 測試項目設定。{具體操作是：按模式鍵（Mode），進入測試項目，可選擇短斷路、導通阻抗、絕緣、耐壓、瞬間短斷路（即搖擺）}

3. 導通阻抗設定。{具體操作是：按導通鍵（Cond），根據要求設定導通阻抗設定值}

4. 絕緣、耐壓設定。{具體操作是：按高壓鍵（Hipot），DC高壓為絕緣，AC高壓為耐壓，根據要求設定DC高壓值和絕緣值，AC高壓值和耐壓值}

5. 產品回路（短斷路）設定。{具體操作是：把產品插入測試治具內，按學習鍵（Learn），測試機可以自動學到產品的斷短路表}

6. 保存檔案。{具體操作是：按保存鍵（Save）,整個產品的測試數據條件已保存} 設定完成即可測試!

另外，按模式鍵（Mode），選擇第9項，短斷路端點判斷，設定為是，可分辨出產品的哪一頭出現短路和開路。Short為短路，open為開路。

單頭線有兩種測試方法，一種是點測，另一種是單邊測試。

（一） 點測的操作步驟：

    1.  新建檔案

2. 按模式鍵（Mode）,進入測試模式設定，將第【2】項線材種類設定為點測，(按S1鍵可設定)

3.  按S6鍵，設定測試項目：短斷路，耐壓，絕緣。

4.  將表筆插入紅色的找點插座（pin search）,然后將產品插入治具。

5.  按下學習鍵Learn,用表筆依次點產品的尾端，即可學到產品的回路表，然后按完成，即可測試。

注：點測的順序，一定要是學習產品的順序。

（二）單邊的操作步驟：

1. 新建檔案

2. 按模式鍵（Mode）,進入測試模式設定，將第【2】項線材種類設定為單邊(按S1鍵可設定)，第[10]項單邊測試靈敏度先設定為0

3. 按S6鍵，設定測試項目：短斷路，耐壓，絕緣，瞬間短斷路。

4 .不插治具及產品的情況下，按學習鍵Learn, 短斷路表會有128個Net，值為24左右，如果這128個值最大為26.則把單邊測試靈敏度設為27，再次按Learn鍵，則短斷路表會顯示為EMPTY(空的)。

5 插入治具，按學習鍵Learn,看短斷路表中的最大值是多少，然后再次設定單邊靈敏度為短斷路表中的最大值+1

6. 插入產品，按學習鍵Learn,則學到產品的短斷路表。如果產品有4條線，學到的值依次為132,135,108,103，則把單邊測試靈敏度先設定為80即可。

注：機器單邊測試靈敏度默認值設定的是50，一般情況下，測試模式設定為單邊后，直接按學習鍵Learn，即可學到產品的回路值，產品有幾條線，就能學到幾個值，單邊測試靈敏度設定值，要比產品學到的值中最小的值，小一點即可。
