單邊線材測試機訂做，單邊線材測試機廠家優選致遠測試設備。

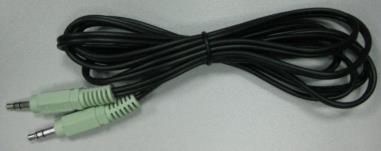

單邊測試功能可快速判斷線材的短路情況，因單邊測試只需把線材的一端接到測試治具上即可，這樣可很大程度上提高測試速度。若線材阻抗較大，單邊測試也可判斷線材中間到治具之間的斷路情況。在此以長約 1.8 米的 3.5mm的音頻延長線的單邊測試為例進行說明：

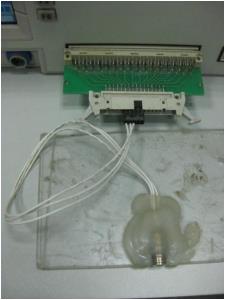

步驟 1、準備治具及檔案：

　　將待測線材需用的治具插到測試機上，不要接線材。指定檔案：按【File】鍵，打開檔案管理窗口，選擇要使用的檔案或新建檔案，按【Enter】確認，若打開的檔案是之前測試此型號線材的，且治具也是相同的（包括連接點位相同），則可直接跳到步驟 4。

步驟 2、治具歸零：

　　按【Cond】鍵，打開<導通阻抗>設置頁面，按【F6】彈出治具歸零窗口，按數字鍵【1】進行開路歸零，再按【Exit】返回。如圖：

步驟 3、單邊設置：

　　按【O/S】鍵，打開<線材學習>設置頁面。按【F6】彈出“O/S 參數設置”窗口，通過【↑】【↓】按鍵選擇需要設置的參數，按【Enter】切換參數（其中“單邊靈敏度”通過數字值輸入），參數設置：

u測試方式：單邊測試

　　u斷路電阻：200Ω

　　u短路電阻：200Ω

　　u判斷 AB 端：開啟

　　u測試速度：快速/中速/慢速（依需要選擇）

　　u單邊靈敏度：20（先填一個較小的值，單邊學習后再修改）

　　u是否串接電容：否

　　將良品的標準件插入治具的接頭，按【F1】進行單邊學習。此時屏幕會顯示連接點位：

　　從單邊學習的結果發現，良品的靈敏度最低為 593，所以只須將靈敏度設為比學習到的最低值的值即可。

　　說明。不同標準件單邊學習到的靈敏度會有差異，建議多拿幾根良品標準件進行單邊學習，再根據最低值設置靈敏度。設置后，按【Save】鍵進行存檔，以便日后使用。

步驟 4、線材測試：

　　將待測線材插到治具接頭上，按【TEST】,即可完成線材的短斷路（O/S）測試。

　　若需增加高壓測試，則按下步驟設置：

步驟 5、高壓設置：

　　按【System】分別切換到、頁面，進行 DC、AC的校準。詳見系統菜單頁面中的 DC/AC 校準設置。

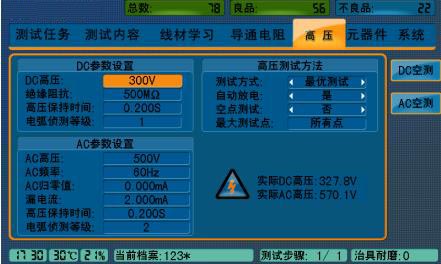

　　按【Hipot】鍵打開<高壓>設置界面，按需要設置相關參數。本例設置如圖：

　　關于本頁面的說明詳見<高壓測試參數設置>

步驟 6、開啟高壓測試：

　　按【Mode】鍵，打開<測試內容>頁面。分別按【F2】、【F3】開啟 DC絕緣測試、AC 耐壓測試。相關設置詳見<測試內容設置>。

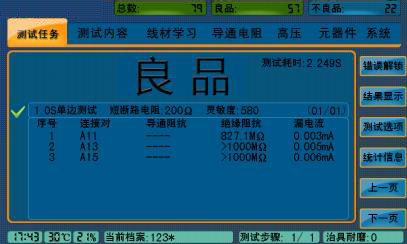

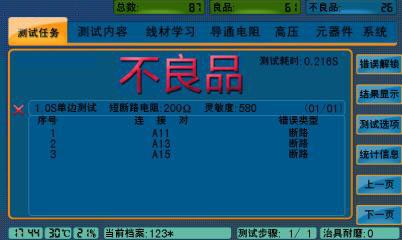

　　將待測線材插到治具接頭上，按【TEST】,即可完成線材的短斷路（O/S）測試 DC 絕緣測試、AC 耐壓測試。以下分別為良品、不良品（斷路）測試結果 LCD 屏顯示：
